Для чого потрібне УЗО у квартирі
УЗО — це пристрій захисного відключення, який реагує на витік струму. Його головне завдання — захистити людину від ураження електричним струмом і зменшити ризик пожежі через пошкоджену ізоляцію проводки.
Автоматичний вимикач захищає кабель від перевантаження та короткого замикання, а УЗО працює інакше: воно відключає живлення, якщо частина струму “йде” не туди, куди повинна. Наприклад, через корпус побутового приладу, вологу стіну або людину.
Де найчастіше ставлять УЗО
У квартирі УЗО особливо важливе для зон, де є волога або потужні електроприлади:
- ванна кімната;
- кухня;
- пральна машина;
- бойлер;
- посудомийна машина;
- тепла підлога;
- розеткові групи.
Найбільш критичні місця — ванна кімната та кухня. Саме там ризик витоку струму найвищий через вологість і велику кількість техніки.
Як працює УЗО простими словами
У нормальному режимі струм, який заходить по фазі, має повернутися по нулю. УЗО постійно порівнює ці значення. Якщо з’являється різниця, пристрій розуміє, що є витік, і миттєво вимикає живлення.
Наприклад, якщо пральна машина має пошкоджену ізоляцію і струм потрапляє на корпус, УЗО повинно відключити лінію до того, як ситуація стане небезпечною.
Чим УЗО відрізняється від автомата
Це одна з найчастіших плутанин. Автомат і УЗО виконують різні функції:
- автомат захищає проводку від перевантаження;
- УЗО захищає від витоку струму;
- дифавтомат поєднує обидві функції.
Тому УЗО не замінює автоматичний вимикач. У більшості схем УЗО встановлюється разом з автоматом.
Яке УЗО обрати для квартири
Основні параметри, на які звертають увагу:
- номінальний струм;
- струм витоку;
- тип УЗО;
- кількість полюсів;
- якість виробника.
Для побутових розеткових груп часто використовують УЗО зі струмом витоку 30 мА. Для окремих особливо чутливих зон можуть застосовувати інші рішення, але їх краще підбирати після оцінки конкретної схеми.

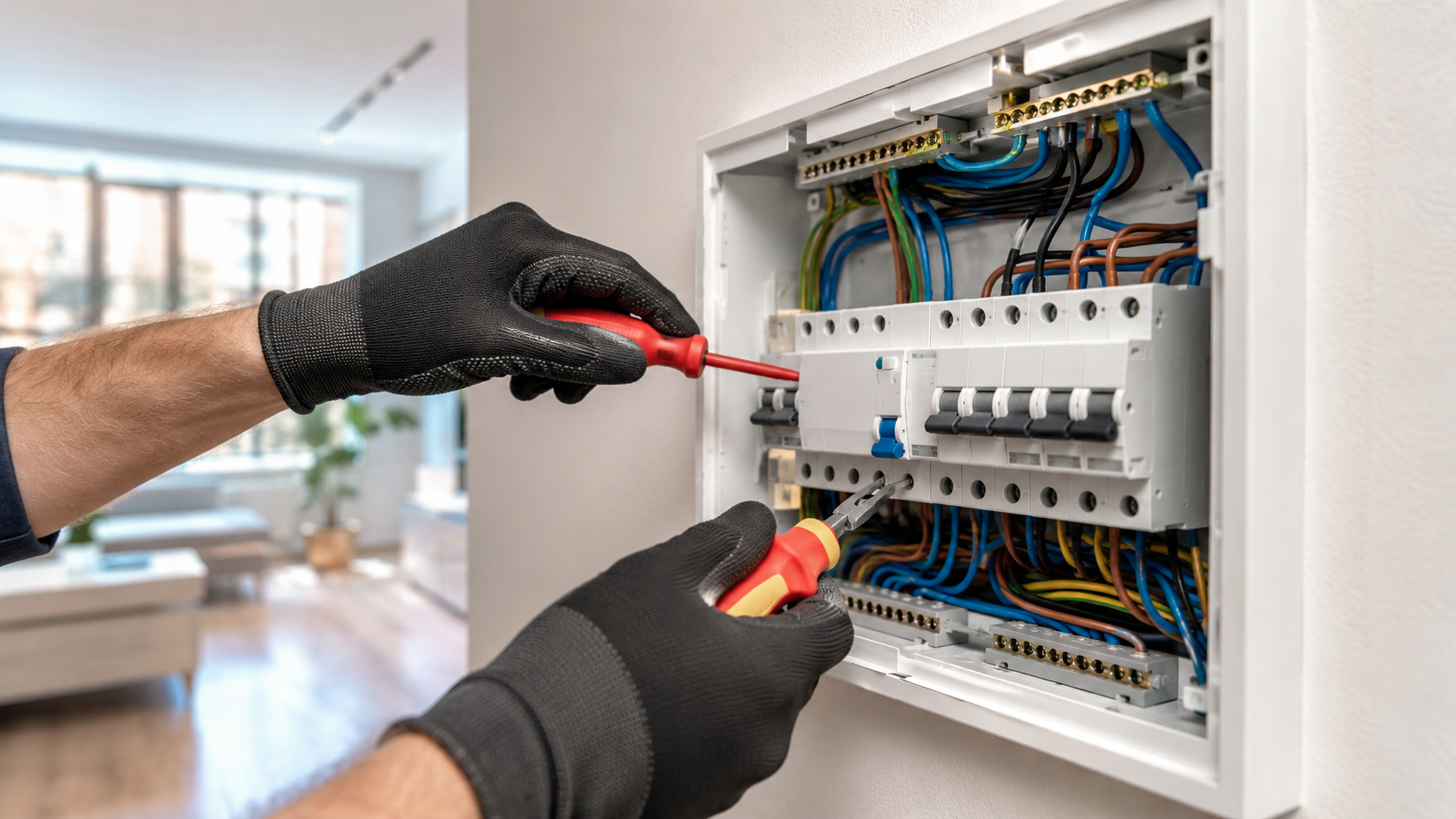

Типова схема підключення УЗО
У стандартному квартирному щитку живлення спочатку проходить через ввідний автомат, а потім через УЗО та групові автомати. Але конкретна схема залежить від того, як розділені лінії у квартирі.
Базова логіка така:
- фаза і нуль заходять на УЗО;
- після УЗО фаза йде на автомат відповідної групи;
- нуль після УЗО йде тільки на свою нульову шину;
- нульові провідники різних груп не змішуються.
Останній пункт дуже важливий. Якщо після УЗО змішати нулі з іншими групами, пристрій може постійно вибивати або працювати неправильно.
Покрокова логіка встановлення
Крок 1. Визначити групу, яку потрібно захистити
Спочатку потрібно зрозуміти, що саме буде підключено через УЗО: ванна, кухня, бойлер, пральна машина або вся розеткова група.
Крок 2. Підібрати номінал
УЗО підбирають з урахуванням автомата, кабелю та навантаження. Не можна ставити пристрій просто “на око”.
Крок 3. Правильно розвести нуль
Після УЗО нуль цієї групи має йти на окрему нульову шину. Змішування з іншими нулями — одна з найчастіших причин помилок.
Крок 4. Перевірити роботу кнопкою TEST
На корпусі УЗО є кнопка тестування. Після встановлення її потрібно натиснути, щоб переконатися, що пристрій відключає живлення.
Типові помилки при підключенні УЗО
- змішування нулів після УЗО;
- підключення тільки фази без правильного нуля;
- використання УЗО без автомата;
- неправильний вибір номіналу;
- ігнорування кнопки TEST;
- підключення старої проблемної проводки без діагностики.
Найчастіше УЗО “вибиває” не тому, що воно погане, а тому що в мережі є витік або неправильно зібрана схема.
Коли УЗО може постійно вибивати
Причини можуть бути різні:
- пошкоджена ізоляція кабелю;
- проблемний електроприлад;
- волога в розетці або коробці;
- неправильно розведені нулі;
- помилка у щитку.
Якщо УЗО спрацьовує регулярно, не варто просто міняти його на інше або ставити “потужніше”. Спочатку потрібно знайти причину витоку.
Коли цей варіант не підходить для самостійної роботи
Самостійно підключати УЗО не варто, якщо:
- щиток старий і без підписів;
- у квартирі алюмінієва проводка;
- незрозуміло, які дроти куди йдуть;
- немає окремих нульових шин;
- УЗО потрібно ставити на всю квартиру;
- пристрій постійно вибиває після монтажу.
У таких випадках краще викликати електрика. Неправильне підключення УЗО може створити хибне відчуття безпеки, хоча насправді захист працюватиме неправильно.
Скільки коштує встановлення УЗО
Орієнтовна вартість залежить від складності щитка:
- саме УЗО — приблизно 500–2 000 грн;
- просте встановлення — 800–2 000 грн;
- переробка щитка з новими шинами та групами — дорожче;
- повна діагностика проводки — оплачується окремо.
Якщо щиток старий, часто доцільно не просто додати УЗО, а нормально переробити групи та підписати всі лінії.
Практична порада
Не ставте одне УЗО на всю квартиру без продуманої схеми. Якщо виникне витік на одному приладі, може вимкнутися все житло. Зручніше розділяти захист по групах: ванна, кухня, розетки, окремі потужні прилади.
Чек-лист перед запуском
- УЗО підібране під навантаження.
- Перед УЗО встановлений автомат.
- Нулі після УЗО не змішані з іншими групами.
- Є окрема нульова шина для захищеної лінії.
- Кнопка TEST перевірена.
- Після ввімкнення немає запаху нагріву або іскріння.
Якщо ви плануєте оновлення квартирного щитка, вам також буде корисно ознайомитися з нашими матеріалами про як підключити автоматичний вимикач у щитку, як знайти фазу і нуль без помилок та як розрахувати навантаження на електромережу квартири.
FAQ
Чи можна ставити УЗО без автомата?
Ні. УЗО не захищає від перевантаження, тому разом із ним потрібен автоматичний вимикач.
Чому УЗО вибиває без навантаження?
Причиною може бути витік струму, волога, пошкоджена ізоляція або помилка в підключенні нулів.
Чи потрібне УЗО для ванної кімнати?
Так, для вологих зон захист від витоку струму особливо важливий.
Висновок
УЗО — важливий елемент безпеки квартирної електромережі. Воно не замінює автомат, а доповнює його, захищаючи від витоку струму. Головне — правильно підібрати пристрій, не змішувати нулі після УЗО і перевірити роботу кнопкою TEST. Якщо схема щитка незрозуміла, краще довірити монтаж спеціалісту.
