Навіщо потрібно визначати фазу і нуль
Під час заміни розетки, вимикача, світильника або підключення побутової техніки часто потрібно зрозуміти, де фаза, а де нуль. Це важливо не тільки для правильного монтажу, а й для безпеки. Якщо переплутати дроти, пристрій може працювати неправильно, а в окремих випадках зростає ризик короткого замикання або ураження струмом.
У більшості квартир фаза — це провід, на якому є напруга, а нуль використовується для повернення струму в мережу. Заземлення, якщо воно є, виконує захисну функцію і не повинно використовуватися замість нуля.
Важливе правило безпеки
Будь-які роботи з електрикою потрібно виконувати тільки після вимкнення автомата в електрощитку. Перевірка проводів виконується акуратно, справним інструментом і без дотику до оголених контактів руками.
Якщо проводка стара, кольори дротів незрозумілі або немає досвіду роботи з електрикою, краще викликати електрика. Економія на такій роботі не варта ризику.
Як зазвичай позначаються дроти
У сучасній проводці найчастіше використовують таке маркування:
- коричневий, чорний або білий провід — фаза;
- синій провід — нуль;
- жовто-зелений провід — заземлення.
Але повністю довіряти кольорам не варто. У старих квартирах або після неякісного ремонту дроти могли підключити неправильно. Тому перед монтажем краще перевірити їх індикатором або мультиметром.
Що знадобиться для перевірки
- індикаторна викрутка;
- мультиметр;
- ізольована викрутка;
- ліхтарик;
- захисні рукавички.
Найпростіший інструмент — індикаторна викрутка. Але для точнішої перевірки краще використовувати мультиметр.
Спосіб 1. Перевірка індикаторною викруткою
Індикаторна викрутка дозволяє швидко знайти фазний провід. Якщо торкнутися жалом індикатора фазного контакту, лампочка всередині зазвичай світиться.
Як перевіряти
- переконайтеся, що індикатор справний;
- акуратно торкніться жалом контакту;
- якщо індикатор світиться — це фаза;
- якщо не світиться — це може бути нуль або заземлення.
Цей спосіб простий, але не завжди дає повну картину. Індикатор може реагувати на наведення або слабку напругу, тому для точної перевірки краще використовувати мультиметр.

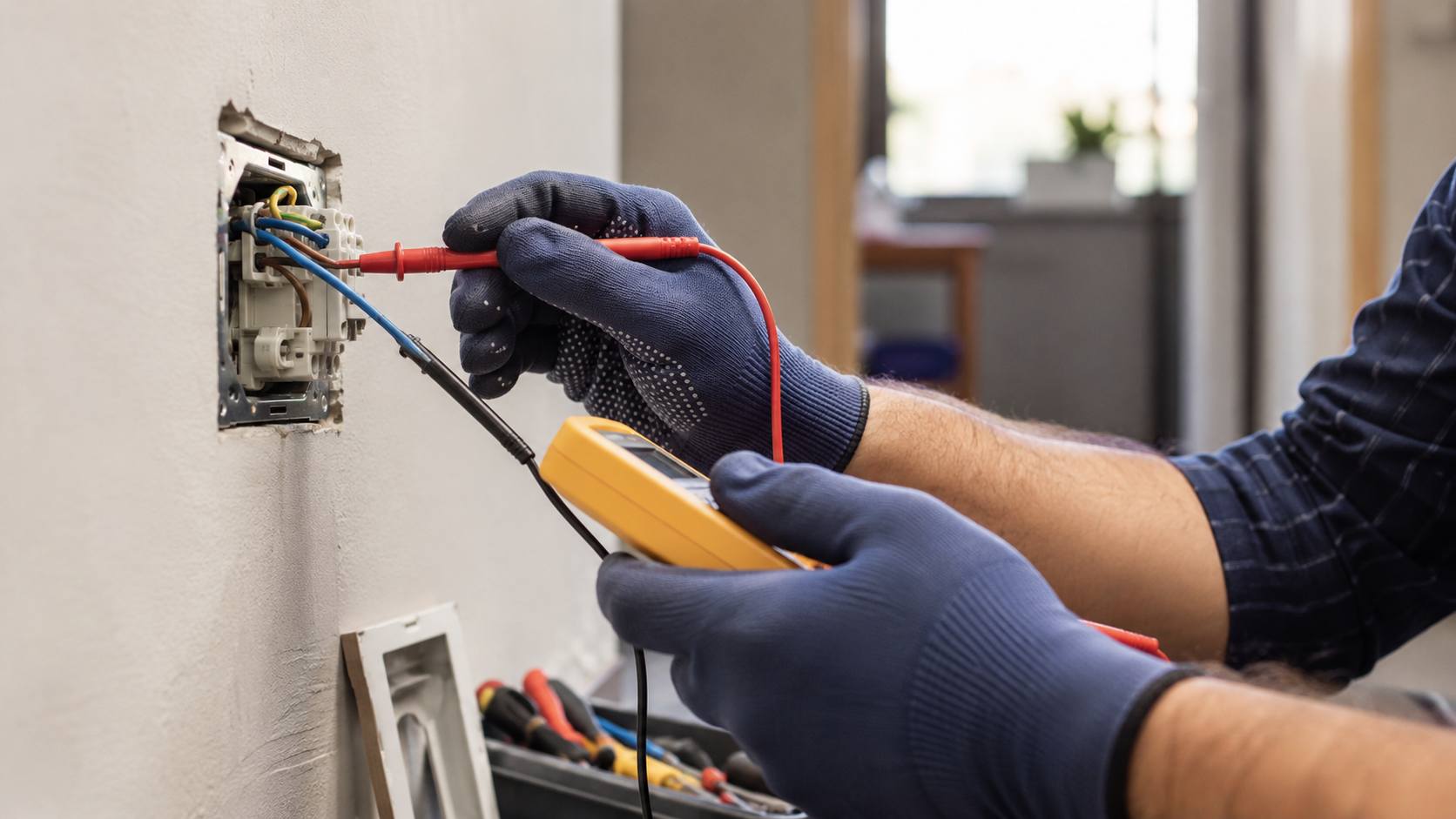

Спосіб 2. Перевірка мультиметром
Мультиметр дозволяє точніше визначити напругу між проводами. У побутовій мережі між фазою і нулем має бути приблизно 220–230 В.
Що потрібно перевірити
- між фазою і нулем — близько 220 В;
- між фазою і заземленням — також близько 220 В;
- між нулем і заземленням — напруга має бути мінімальною або відсутньою.
Якщо показники сильно відрізняються або виглядають незрозуміло, не варто продовжувати монтаж самостійно. У такому випадку краще звернутися до спеціаліста.
Як визначити фазу і нуль у розетці
У стандартній розетці фаза зазвичай підключена до одного з бокових контактів, нуль — до іншого. Заземлення, якщо воно є, підключене до окремих металевих контактів.
Порядок перевірки простий:
- перевірити обидва бокові контакти індикатором;
- контакт, на якому індикатор світиться, є фазою;
- другий боковий контакт найчастіше є нулем;
- заземлення перевіряється окремо мультиметром.
Як визначити фазу і нуль у проводах для світильника
При підключенні люстри або світильника зі стелі можуть виходити два, три або більше проводів. У простій схемі один провід — нуль, другий — фаза від вимикача.
Якщо світильник підключається до подвійного вимикача, зі стелі можуть виходити два фазні проводи та один нуль. У такому випадку кожна клавіша вимикача керує окремою групою ламп.
Коли цей спосіб не підходить
Самостійна перевірка не підходить, якщо:
- проводка дуже стара;
- ізоляція пошкоджена;
- дроти однакового кольору;
- у щитку немає зрозумілого маркування;
- ви не впевнені, який автомат вимикає потрібну лінію.
У таких ситуаціях безпечніше викликати електрика, тому що помилка може призвести до короткого замикання або ураження струмом.
Типові помилки
- орієнтуватися тільки на колір дроту;
- плутати нуль із заземленням;
- перевіряти проводку несправним індикатором;
- торкатися оголених контактів руками;
- працювати без вимкнення автомата.
Скільки коштує перевірка електриком
Якщо викликати спеціаліста тільки для діагностики, орієнтовна ціна може становити 500–1 500 грн залежно від міста, складності доступу до проводки та обсягу робіт.
Якщо перевірка виконується разом із заміною розетки, вимикача або підключенням світильника, вартість може бути вищою.
Практична порада
Після визначення фази, нуля і заземлення варто підписати дроти малярною стрічкою або зробити фото перед монтажем. Це особливо корисно, якщо роботи виконуються не одразу, а в кілька етапів.
Чек-лист перед роботою
- Автомат у щитку визначений правильно.
- Інструмент справний.
- Індикатор або мультиметр перевірений.
- Фаза, нуль і заземлення не переплутані.
- Перед монтажем живлення вимкнене.
Якщо ви самостійно займаєтеся електромонтажем, вам також буде корисно ознайомитися з нашими матеріалами про схему підключення розетки та вимикача, як підключити подвійний вимикач на дві лампи та як підключити прохідний вимикач з двох місць.
FAQ
Чи можна визначити фазу тільки за кольором дроту?
Ні. Колір допомагає орієнтуватися, але остаточно фазу потрібно перевіряти індикатором або мультиметром.
Що буде, якщо переплутати нуль і фазу?
Пристрій може працювати неправильно, а обслуговування такої лінії стане небезпечнішим.
Чи можна використовувати заземлення замість нуля?
Ні. Заземлення має захисну функцію і не повинно використовуватися як робочий нуль.
Висновок
Знайти фазу і нуль можна за допомогою індикаторної викрутки або мультиметра, але головне — не поспішати і дотримуватися правил безпеки. Якщо є сумніви щодо проводки або результатів перевірки, краще звернутися до електрика.
