Навіщо робити свердлильну стійку для ручного дриля
Просвердлити отвір ручним дрилем точно під 90° складніше, ніж здається. Навіть якщо тримати інструмент уважно, під час натискання він трохи нахиляється вперед, назад або вбік. На звичайному отворі під дюбель це часто не критично, але при виготовленні меблів, дерев’яних з’єднань або кількох однакових деталей похибка вже помітна.

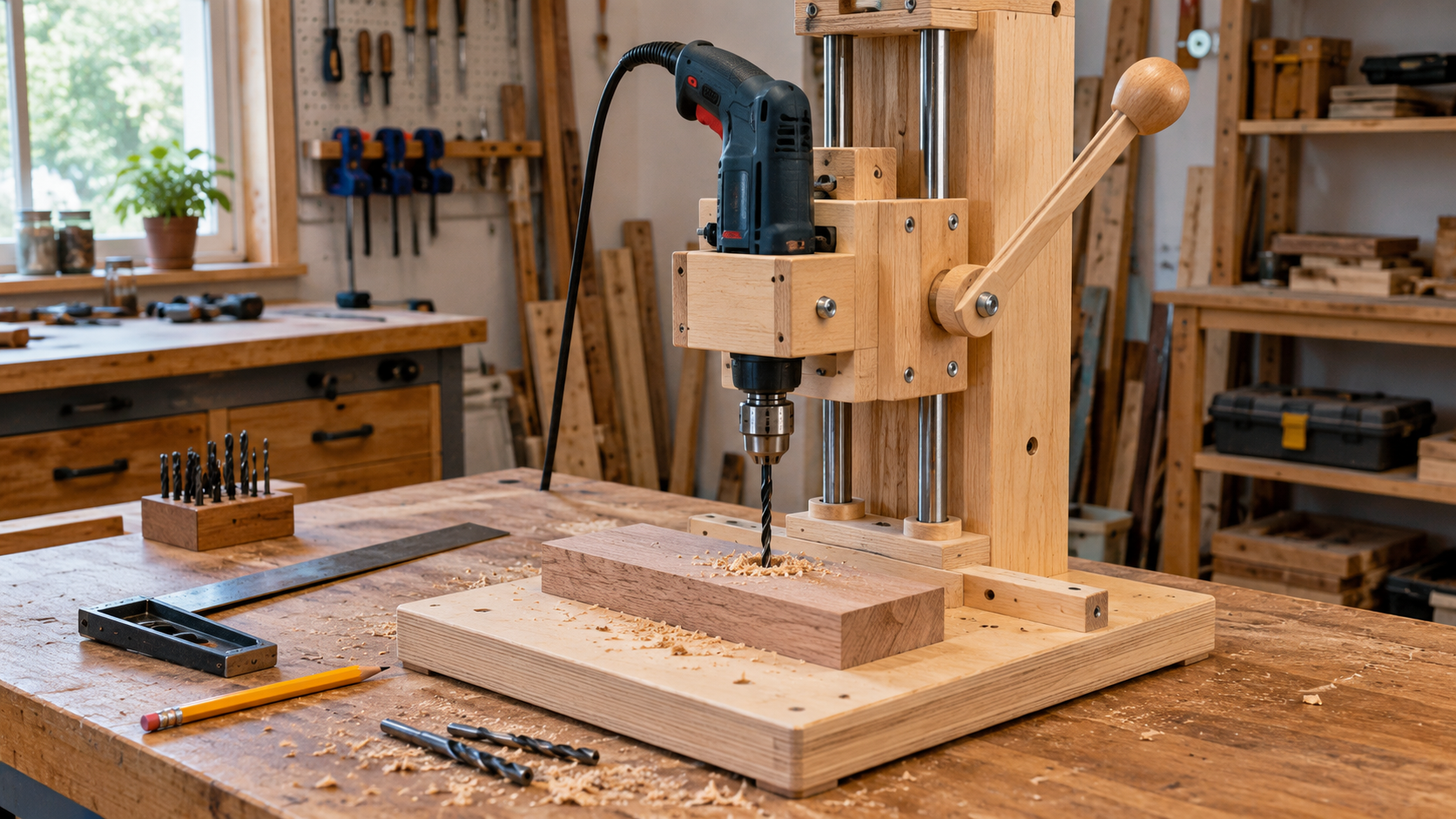

Свердлильна стійка перетворює звичайний дриль на просту подобу настільного свердлильного верстата. Дриль рухається по напрямних тільки вгору й вниз, тому отримати перпендикулярний отвір значно простіше.
Для яких робіт така стійка буде корисною
- свердління отворів під 90° у дереві;
- робота з фанерою та меблевим щитом;
- свердління кількох однакових деталей;
- підготовка отворів під шканти;
- виготовлення дерев’яних шаблонів;
- свердління отворів великого діаметра свердлом Форстнера;
- точне засвердлювання перед складанням меблів;
- дрібні роботи, для яких купувати свердлильний верстат немає сенсу.
Для домашньої майстерні це особливо зручно, якщо точне вертикальне свердління потрібне періодично, а окремий верстат займає занадто багато місця.
Що представляє собою проста конструкція
Базова свердлильна стійка складається з масивної основи, вертикальної колони, рухомої каретки та кріплення для дриля.
Основні вузли:
- основа — утримує всю конструкцію;
- вертикальна стійка — задає напрямок руху;
- напрямні — дозволяють каретці рухатися вгору й вниз;
- каретка — на ній закріплений дриль;
- повертаючий механізм — піднімає дриль після свердління;
- важіль — допомагає плавно опускати свердло.
Найскладніше тут не сама конструкція, а геометрія: вісь патрона повинна залишатися перпендикулярною до основи по всьому ходу каретки.
Які розміри вибрати
Стійку краще робити під конкретний дриль. Перед початком виміряйте довжину корпусу, діаметр шийки біля патрона та максимальний розмір свердел, якими плануєте працювати.
Для компактної домашньої конструкції можна орієнтуватися на:
- основа — приблизно 300×400 мм;
- товщина основи — 18–30 мм;
- висота вертикальної стійки — 450–600 мм;
- робочий хід каретки — 80–150 мм;
- відстань від свердла до стійки — 100–180 мм;
- товщина деталей каретки — від 18 мм.
Не варто робити конструкцію надто високою. Чим більший важіль, тим сильніше будь-який люфт впливає на точність свердління.
З чого зробити основу
Основа повинна бути рівною, жорсткою і достатньо важкою. Якщо вона прогинається або хитається, точно виставити свердло не вийде.
Практичні варіанти:
- два склеєні шари фанери 18 мм;
- товстий меблевий щит;
- фанера з дерев’яним каркасом знизу;
- МДФ великої товщини для сухої майстерні.
Для саморобної стійки хороший варіант — склеїти два шари якісної фанери. Виходить рівна й досить важка платформа.
Які напрямні можна використати
Від напрямних найбільше залежить люфт каретки. Є кілька варіантів різної складності.
Меблеві телескопічні напрямні
Доступний варіант, який легко знайти. Дві напрямні встановлюються паралельно по боках вертикальної стійки.
Плюс — простий монтаж. Мінус — дешеві напрямні можуть мати невеликий боковий люфт.
Круглі металеві вали
Каретка ковзає по двох паралельних сталевих стержнях або валах. Якщо підібрати втулки, конструкція виходить точнішою.
Дерев’яні напрямні
Можна зробити й повністю дерев’яну конструкцію, але точно підігнати ковзання складніше. Для першого експериментального варіанта це можливо, але для регулярної роботи металеві напрямні практичніші.
Як закріпити дриль
Найкраще, якщо дриль має циліндричну шийку за патроном. На неї можна зробити розрізний дерев’яний або фанерний хомут.
Таке кріплення повинно:
- щільно утримувати корпус;
- не деформувати пластик дриля;
- не перекривати вентиляційні отвори;
- дозволяти швидко зняти інструмент;
- не давати дрилю повертатися в кріпленні.
Не варто притягувати інструмент до каретки випадковими тонкими пластиковими стяжками. Для проби це можливо, але постійне кріплення має бути жорстким.
Що знадобиться для роботи
- фанера 18 мм або меблевий щит;
- брус для вертикальної опори;
- дві напрямні;
- болти, гайки та шайби;
- саморізи;
- клей по дереву;
- пружини або гумовий джгут для повернення каретки;
- дерев’яна або металева деталь для важеля;
- шуруповерт;
- дриль;
- пила або лобзик;
- кутник;
- рулетка;
- струбцини;
- шліфувальний папір.
Як зробити свердлильну стійку покроково
Крок 1. Підготуйте основу
Виріжте рівну платформу. Якщо використовуєте два шари фанери, склейте їх і стягніть струбцинами до повного висихання.
Після склеювання перевірте площину довгою лінійкою або рівнем.
Крок 2. Встановіть вертикальну опору
Опора має стояти строго під 90° до основи. Використовуйте кутник і перевіряйте положення з двох боків.
Для жорсткості ззаду можна додати два трикутні підсилення з фанери.
Крок 3. Розмітьте напрямні
Напрямні встановлюються строго паралельно одна одній. Відстань між ними по всій висоті має бути однаковою.
Не свердліть усі отвори одразу. Спочатку тимчасово зафіксуйте напрямні, перевірте рух, а вже потім остаточно прикручуйте.
Крок 4. Зробіть каретку
Каретка — це плита, яка рухатиметься по напрямних. Вона має бути достатньо жорсткою, оскільки вага дриля створює значний важіль.
Для компактної конструкції зазвичай достатньо фанери 18–24 мм.
Крок 5. З’єднайте каретку з напрямними
Прикрутіть рухомі частини напрямних до каретки. Перевірте хід без дриля.
Каретка повинна:
- рухатися плавно;
- не заклинювати;
- не хитатися вліво-вправо;
- залишатися паралельною основі.
Крок 6. Зробіть кріплення для дриля
Виміряйте шийку або корпус інструменту й зробіть відповідний затискач.
Якщо використовується фанерний хомут, його можна зробити з двох половин, які стягуються болтами.
Крок 7. Встановіть дриль
Закріпіть інструмент і вставте в патрон довге пряме свердло. Воно допоможе візуально перевірити вертикальність.
Крок 8. Виставте вісь під 90°
Прикладіть кутник до свердла спереду, а потім збоку. Якщо є нахил, коригуйте положення кріплення дриля або напрямних.
Це один із найважливіших етапів. Не переходьте до наступного, поки вісь не буде виставлена нормально.
Крок 9. Зробіть важіль опускання
До каретки можна приєднати дерев’яний важіль через болтовий шарнір. Він дозволяє опускати дриль плавно, не тиснучи безпосередньо на корпус.
Довжини приблизно 300–450 мм зазвичай достатньо для домашньої конструкції.
Крок 10. Додайте повернення каретки
Після відпускання важеля дриль зручніше автоматично піднімати у верхнє положення.
Для цього можна використати:
- дві пружини;
- гумовий джгут;
- пружинний механізм відповідної сили.
Повернення має бути достатнім, щоб підняти дриль, але не настільки сильним, щоб заважати плавному свердлінню.
Як точно перевірити кут 90°
Одного візуального контролю недостатньо. Після налаштування потрібно зробити тест.
Візьміть товстий рівний брусок і просвердліть наскрізний отвір довгим свердлом. Після цього перевірте вихід свердла зі зворотного боку.
Ще точніше можна зробити так:
- просвердлити отвір приблизно до половини товщини;
- перевернути деталь;
- просвердлити з протилежного боку по тій самій розмітці.
Якщо два отвори сходяться точно — геометрія налаштована добре. Якщо є зміщення, стійку потрібно ще коригувати.
Як зробити регульований обмежувач глибини
Для повторних отворів зручно мати обмежувач, який не дозволяє каретці опуститися нижче заданого положення.
Найпростіший варіант:
- встановити вертикальний болт;
- додати гайку або дві контргайки;
- виставити потрібну висоту;
- каретка впиратиметься в обмежувач на однаковій глибині.
Це корисно, наприклад, для глухих отворів під шканти.
Чи потрібен окремий столик під деталлю
На початку можна свердлити прямо на основі. Але невеликий змінний столик робить конструкцію практичнішою.
На ньому можна:
- закріпити упор;
- фіксувати деталь струбциною;
- зробити змінну підкладку під свердло;
- не псувати основну платформу наскрізними отворами.
Підкладку з фанери легко замінити, коли вона буде сильно просвердлена.
Як зменшити люфт
Якщо патрон помітно рухається вбік, точність стійки буде невисокою навіть при правильному куті.
Перевірте:
- люфт самих напрямних;
- жорсткість вертикальної колони;
- кріплення дриля;
- товщину каретки;
- затягування болтів;
- люфт патрона самого дриля.
Не завжди винна саморобна стійка. Старий дриль із розбитим патроном теж не дозволить отримати точні отвори.
Безпека під час роботи
Саморобна стійка не має заводських захисних систем, тому особливо важливо правильно фіксувати заготовку.
- не тримайте маленьку деталь пальцями біля свердла;
- використовуйте струбцину або упор;
- не працюйте з рукавицями біля обертового патрона;
- довге волосся й вільний одяг не повинні потрапляти до інструменту;
- перед регулюванням відключайте дриль від живлення або знімайте акумулятор;
- не використовуйте конструкцію, якщо напрямні або кріплення розхиталися.
Коли саморобна стійка не замінить верстат
Така конструкція добре підходить для побутових робіт, але професійний свердлильний верстат має жорсткішу колону, точніший шпиндель і механізм подачі.
Саморобна стійка не найкращий вибір для:
- точної обробки металу;
- великих коронок;
- дуже глибоких отворів;
- серійного виробництва;
- роботи з великим боковим навантаженням;
- операцій, де потрібна десята частина міліметра точності.
Її сильна сторона — звичайні домашні роботи з деревом.
Типові помилки при виготовленні
- слабка й тонка основа;
- вертикальна колона встановлена під кутом;
- напрямні не паралельні;
- каретка має великий боковий люфт;
- дриль закріплений тільки пластиковими стяжками;
- вісь свердла не перевірена з двох боків;
- немає фіксації деталі;
- конструкцію одразу використовують без тестових отворів.
Найчастіше проблема виникає через бажання якомога швидше закріпити дриль. Насправді більшість часу варто витратити саме на виставлення напрямних і осі патрона.
Скільки коштує зробити свердлильну стійку
Ціна залежить насамперед від напрямних і того, що вже є в майстерні.
- фанера — приблизно 600–2 000 грн;
- брус і підсилення — 200–700 грн;
- напрямні — приблизно 300–1 500 грн;
- болти, шайби, гайки — 150–500 грн;
- пружини — 100–400 грн;
- дрібне кріплення — 100–300 грн.
Якщо є залишки фанери та старі якісні напрямні, бюджет можна суттєво зменшити.
Практична порада
Не робіть відразу красиве фінішне оздоблення. Спочатку повністю зберіть стійку, просвердліть кілька тестових деталей і перевірте геометрію. Після цього стане зрозуміло, чи потрібно змістити дриль, посилити колону або переробити напрямні. Фарбувати чи покривати дерево маслом краще вже після остаточного налаштування.
Чек-лист перед першим свердлінням
- Основа не хитається.
- Вертикальна колона стоїть під 90°.
- Каретка рухається плавно.
- Боковий люфт мінімальний.
- Дриль надійно закріплений.
- Свердло виставлене перпендикулярно до столика.
- Заготовка зафіксована.
- Зроблений тестовий отвір на обрізку.
Для повторюваної розмітки отворів буде корисною інструкція про кондуктор для свердління. Для точної розмітки від краю можна використовувати саморобний розмічальний рейсмус, а для фіксації дерев’яних деталей — столярні лещата або притиски для верстака.
FAQ
Чи можна зробити свердлильну стійку зі старих меблевих напрямних?
Так, якщо вони прямі, не мають великого люфту і рухаються однаково плавно.
Чи підійде акумуляторний шуруповерт?
Може підійти, якщо його корпус дозволяє надійно закріпити інструмент і патрон не має значного люфту.
Наскільки точно така стійка свердлить під 90°?
Для домашніх робіт точність може бути цілком достатньою, але вона залежить від жорсткості конструкції, люфту напрямних і правильного налаштування дриля.
Висновок
Свердлильна стійка дозволяє отримати від звичайного ручного дриля значно більше точності. Для робочої саморобної конструкції потрібні жорстка основа, міцна вертикальна колона, паралельні напрямні та надійне кріплення інструменту. Якщо не поспішати з налаштуванням осі й перевірити стійку на тестових деталях, вона стане корисним доповненням домашньої майстерні без покупки окремого свердлильного верстата.
